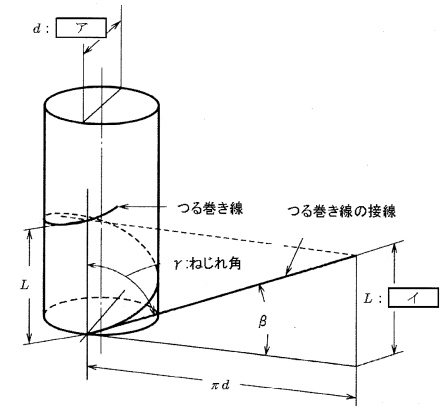

問題17 下図は,ねじの原理を表している。図及び次の記述の,[ア]~[ウ]に入る語句の組合せとして,最も適切なものはどれか。
f:id:kyoichirhokogajpemecha:20181006161201p:plain

Lは,ねじを1周回転させたときに軸方向に進む距離であり,図中の記号を使うと
[ウ]の式で表すことができる。

f:id:kyoichirhokogajpemecha:20181006161218p:plain

~~~~~~~~~~
技術士会の正答は、①でした。

[ア]有効径
[イ]リード
[ウ]L=πdtanβ

山径は、おねじの最大高さ(呼び径)
めねじの内側(内径)
谷径は、おねじの谷の径(最低高さ)
めねじの最も外側
ピッチは、隣あう山の距離をいいます。
1/2ピッチをつなげた場合にできる円筒直径を有効径といいます。
ねじが一回転して進む距離がリード(図のとおり)
[ウ]の式は、簡単な三角関数ですね。
tanβ=L/(πd)
L=πdtanβ

う~ん、専門外だと自信がありませんね^^;

一次試験は、とにかく過去問を繰り返し解くことが、合格への近道です。
頑張ってください。
