令和元年度 技術士一次試験 機械部門択一(5)等分布荷重が作用する場合の単純支持はりと片持ちはりの比較
令和元年度 技術士一次試験 機械部門択一問題の解答解説です。
技術士一次試験だけでなく、JABEE認定大学の機械工学科の皆さんにも活用できる内容になっていると思います。
お役に立てれば幸いです。
JABEE |一般社団法人 日本技術者教育認定機構|世界で通用する技術者」になるための学びが、ここに。 から引用
技術者を育成する教育プログラムを「技術者に必要な知識と能力」「社会の要求水準」などの観点から審査し、認定する非政府系組織です。“教育プログラム”は認定の対象とする教育の主体のことで、通常、工学・農学・理学系の学科あるいは学科内のコースに対応します。
中略
- 認定プログラムの修了生は、国家資格である技術士の第一次試験が免除されます。

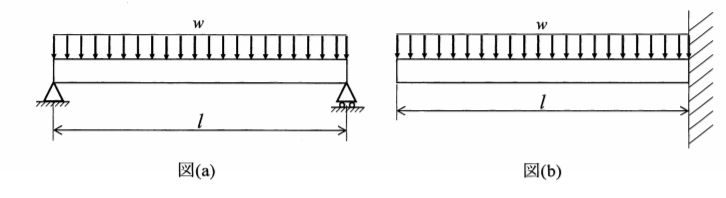

問題5 下図に示すように,長さLの同じ一様断面を持つ単純支持はり(図(a))と片持ちはり(図(b))に, W を作用させる場合を考える。単純支持はりに発生する最大曲げ応力σAと片持ちはりに発生する最大曲げ応力σBの比σA : σBとして,最も適切なものはどれか。
① 1:1
② 1:2
③ 1:3
④ 1:4
⑤ 1:8
~~~~~~~~~~
技術士会の正答は、④でした。
断面が同じため、曲げモーメントを比較すると、
Ma=wL^2/8
Mb=wL^2/2
となりますので、Ma:Mb=1/8:1/2=1:4
と解答④に一致しましたね。
一次試験は、とにかく過去問を繰り返し解くことが、合格への近道です。
頑張ってください。
