令和元年度 技術士二次試験 総合技術監理部門択一（32）フォールトツリー

こんにちは、技術士（機械）の古賀恭一郎です。

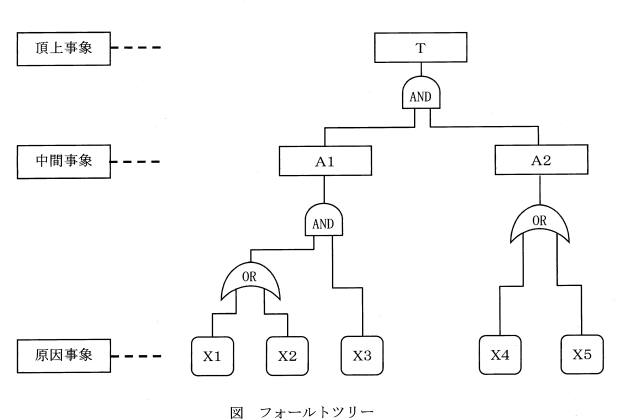

問題32　下図は,Tを頂上事象,Al,A2を中間事象,Xl～ X5を原因事象とするフォールトツリーである。次の記述のうち,必ずTが生起するものはどれか。なお,各原因事象間には特段の因果関係は無いものとする。



① Xl～X5のうち4つ以上生起するとき。

② Xl,X2,X3のいずれか1つ,および,X4およびX5が生起するとき。

③ Xl,X2,X3のいずれか2つ,および,X4またはX5が生起するとき。

④ Xl,X2,X3,X4のいずれか3つ,およびX5が生起するとき。

⑤ Xl,X2,X4,X5のいずれか3つ,およびX3が生起するとき。

～～～～～～～～～～

技術士会の正答は、⑤でした。私は⑤と回答。

文章に起こすと、「Xl,X2のいずれかと、X3、そして、X4,X5のいずれかが生起するとき。」ですね。

① では、X3が生起しないと、Tが生起しませんので、不適切。

② では、①と同じか、X3が生起すると、Xl,X2のいずれかが生起せず、不適切。

③ では、X1とX2が生起すると、①と同じなので不適切。

④ では、X3を除いてXl,X2,X4,X5が生起すると、Tが生起しませんので、不適切。

⑤ では、いずれか3つですので、Xl,X2,X4やX2,X4,X5とX3が生起し、Tも生起しますので、適切ですね。
